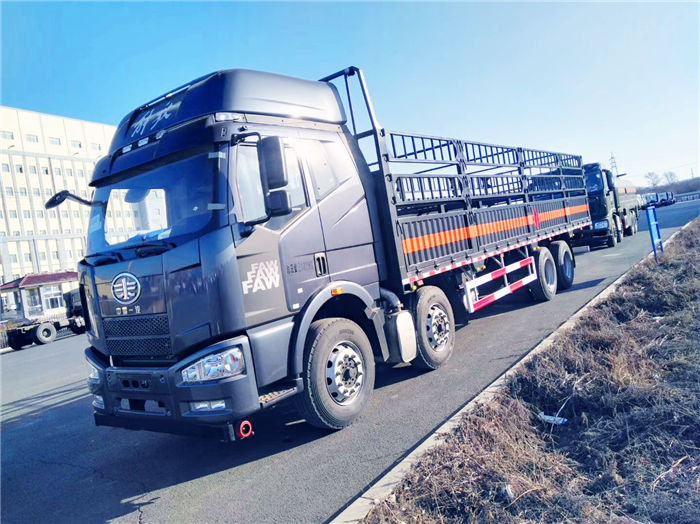

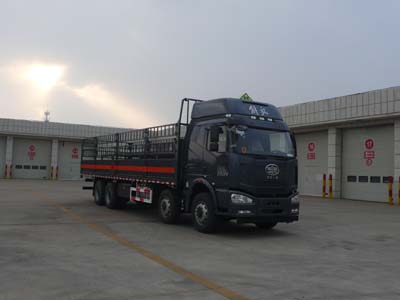

解放前四后八（丙烯.甲烷）核載19.5噸氣瓶運輸車圖片簡介
解放前四后八（丙烯.甲烷）核載19.5噸氣瓶運輸車圖片簡介
作者：�；废涫綄I廠廠長李輝
解放前四后八（丙烯.甲烷）核載19.5噸氣瓶運輸車基本配置：2017款J6M全浮高頂大排半駕駛室、液晶儀表、電動玻璃升降、手動后視鏡、駕駛員座椅為空氣減振座椅、單DIN北斗兼容車載系統(觸摸屏)、電源總開關控制開關，大柴CA6DK1-32E5(FCRI+SCR氣驅)，Ф430離合器，變速箱CA9TB160M變速器(全鋁殼體、法蘭輸出取力器)，車橋1950前軸，車橋Ф457沖焊橋(自動調整臂、國產ABS、2孔V桿)，4.111，270×75×(7+5)，295/80R22.5型16層級無內胎(輕量化輪輞)，自動空調、前下防護裝置、300L鋁油箱、鐵保險杠、高效。
上裝配置：邊板對折四開門、外板采用1.2MM厚冷軋板，內襯為矩形管骨架牢靠穩定，底板為3mm厚花紋板，有靜電帶、滅火器、防火罩。整車國標反光標示及警告標志。
運輸介質：具有獨立包裝的非易燃無毒氣體的氣瓶.品名為氧氣，氮氣、二氧化碳等，,類項號:2.2
【主要技術參數】
產品商標
公告批次
303
產品名稱
LPC5310TQPC5型氣瓶運輸車
產品號
ZNDG75P201J
總質量(Kg)
31000
罐體容積(m3)
額定載質量(Kg)
19485,19550
外形尺寸(mm)
12000×2550×3060,3580
整備質量(Kg)
11320
貨廂尺寸(mm)
9350×2450×600
額定載客(人)
準拖掛車總質量(Kg)
駕駛室準乘人數(人)
3,2
載質量利用系數
1.72,1.73
接近角/離去角(°)
19/12
前懸/后懸(mm)
1460/2690
軸數
4
軸距(mm)
1950+4550+1350,1950+4150+1350
軸荷(Kg)
6500/6500/18000(二軸組)
最高車速(Km/h)
79
其它
運輸具有獨立罐(瓶)容器包裝的易燃氣體:液化石油氣,壓縮天然氣,乙炔,乙烷,丁烷,丁烯,丙烯.甲烷.二甲醚,壓縮氫.類項號2.1;運輸具有獨立容器包裝的非易燃無毒氣體:二氧化碳,壓縮氧. 壓縮空氣(氮,氦,氬,氖),類項號2.2;該車運輸的氣瓶盛裝介質2.1項易燃氣體時,車輛左,右側及后部粘貼“易燃氣體”標示牌,該車運輸的氣瓶中盛裝介質2.2項非易燃無毒氣體時,車輛左,右側及后部粘貼“不燃氣體”標示牌.該車選裝橫瓦楞箱板及花欄,整備質量在3%范圍內.僅選用底盤1950+4550+1350mm軸距;安裝具有衛星定位功能的行駛記錄儀.側后防護材質均為Q235,均為螺栓聯接;后防護斷面尺寸120×50(高x寬)毫米,離地高度為540毫米;ABS型號:VIE ABS-Ⅱ,廠家:浙江萬安科技股份有限公司.裝備限速裝置,限速79km/h,排氣尾管或小消音器前置,前軸裝配盤式制動器,油耗值與發動機對應關系:39.11(CA6DK1-32E5,CA6DK1-28E5),41.45(CA6DK1-32E51,CA6DK1-28E51).隨底盤選裝平頂駕駛室.
【底盤技術參數】
底盤型號
CA5310GYYP63K1L6T4E5
底盤名稱
運油車底盤（二類）
商標名稱
解放牌
生產企業
中國第一汽車集團公司
外形尺寸(mm)
11710,11310×2495,2550×2990,3505
輪胎數
12
接近角/離去角(°)
19/15
輪胎規格
10.00R20,11.00R20,295/80R22.5,12R22.5
鋼板彈簧片數
10/10/11,3/3/11,3/3/4,9/9/10,3/3/10
前輪距(mm)
1987/1987
燃料種類
柴油
后輪距(mm)
1847/1847,1880/1880
排放標準
GB17691-2005國Ⅴ,GB3847-2005
發動機型號
發動機生產企業
排量(ml)
功率(Kw)
CA6DK1-32E5
CA6DK1-28E5
CA6DK1-32E51
CA6DK1-28E51
中國第一汽車集團公司
中國第一汽車集團公司
中國第一汽車集團公司
中國第一汽車集團公司
7146
7146
7146
7146
239
209
239
209
